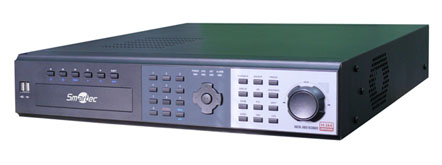

Многоканальное устройство цифровой видеозаписи STR-1688 марки Smartec поставляется с предустановленным жестким диском SATA с возможностью установки до 2 дополнительных HDD. Этот видеорегистратор способен записывать синхронно до 16 видео- и аудиоканалов, использует алгоритм сжатия Н.264, обеспечивая максимальное разрешение до 720х576 пикс. и максимальную скорость записи до 400 к/с. STR-1688 имеет 4 USB-порта, 16 тревожных входов и выходов, поддерживает управление PTZ-камерами и интеграцию с POS/ATM-терминалами. Управлять регистратором можно с помощью ИК-пульта, компьютерной мыши и внешней клавиатуры, либо удаленно через веб-интерфейс или ПО Nemon, входящее в комплект поставки.
Цифровой видеорегистратор (DVR- digital video recorder) работает в триплексном режиме: он позволяет одновременно осуществлять видеозапись, просматривать текущее видео и передавать его по сети. В STR-1688 имеется возможность настройки параметров видеозаписи по уровню сжатия и частоте кадров. Для удобства оператора регистраторы предусматривают алгоритмы поиска фрагментов в архиве по дате/времени, событию, по тексту, а также в графическом режиме по календарю. В процессе поиска и воспроизведения видео удобно использовать манипулятор Jog-Shuttle, находящийся на его передней панели.
Удаленный доступ к STR-1688 и его записям
16-канальные видеорегистраторы ориентированы на использование в средних и крупных системах охранного видеонаблюдения. Они поддерживают многопользовательский режим (до 5 удаленных сетевых пользователей одновременно) и могут применяться в распределенных видеосистемах. Программное обеспечение Nemon, поставляемое вместе с STR-1688, позволяет оператору просматривать изображения с любого видео канала любого видеорегистратора в сети (максимальное количество одновременно выводимых каналов – 64), осуществлять удаленное воспроизведение, управлять PTZ-камерами, выполнять настройку устройств и ряд других функций.
Прогрессивный формат сжатия и высокое качество видео
Каждый STR-1688 «beta-серии» использует высокоэффективный алгоритм сжатия H.264, обеспечивающий максимальную длительность записи без потери качества изображения и высокую скорость передачи видео по сети. При этом, видеорегистратор способен производить запись видео с 16 видеоканалов с разрешением CIF при скорости 400 к/с, а для обеспечения более высокого качества записи он позволяет выбрать разрешение Full D1. Так, при разрешении Full D1 (720х576 пикс.) скорость записи составляет 100 изобр./с, а при CIF (352х288 пикс.) видеорегистратор может записывать видео в режиме реального времени, то есть со скоростью 25 изобр./с на канал. Также STR-1688 поддерживает запись с разрешением 2CIF (720х288) при частоте кадров 200 изобр./с.
4 режима записи и сохранность архивных видеоданных
В STR-1688 предусматривается 4 режима записи: постоянная (циклическая) запись, по событию, по событию+постоянная и экстренная запись. Копировать видео на DVD или CD-диски видеорегистраторы позволяют с помощью встроенного DVD-RW, или на внешние USB-накопители, подключенные к одному из четырех USB-портов, либо удаленно через ПО NEMON. Предусмотрена возможность установки в регистратор двух дополнительных HDD и использования функции зеркальной записи, что значительно повышает надежность хранения видеоданных.
Работа с поворотными видеокамерами и POS/ATM-терминалами
Через интерфейсы RS-232/RS-485 видеорегистратор обеспечивает дистанционное управление камерами PTZ и подключение к POS/ATM-терминалам. Он поддерживает как протоколы телеметрии Pelсo P/D, так и многие другие. Управление поворотными камерами может осуществляться с помощью кнопок передней панели STR-1688, ИК-пульта или подключаемой через USB-порт мыши. Кроме того, видеорегистраторы позволяют управлять подключенными к ним PTZ-камерами удаленно с помощью ПО NEMON. При интеграции с POS/ATM-терминалом текстовая информация, полученная с устройства, может быть использована в качестве параметра поиска видеофрагмента.
Полнофункциональная основа для службы видеомониторинга
При построении системы безопасности на объекте STR-1688 может быть использован в качестве универсального устройства. Помимо главного видеовыхода монитора (VGA и BNC) видеорегистратор оснащен четырьмя дополнительными Spot-видеовыходами, к которым можно подключать мониторы для оперативного вывода на них тревожного видео. Для подключения датчиков и исполнительных устройств видеорегистраторы имеют 16 тревожных входов и столько же тревожных выходов. Большим плюсом является способность STR-1688 записывать столько же каналов аудио, сколько и видео, а с помощью программного обеспечения NEMON имеется возможность организации двусторонней аудиосвязи с удаленным DVR.
Технические характеристики на сетевые видеорегистраторы Smartec STR-1688
Параметры
|
Значение
|
Алгоритм сжатия:
|
H.264
|
Видеовходы камер:
|
16хBNC
|
Видеовыходы мониторов:
|
Главный выход монитора: 1 BNC; 1 VGA
Spot-выходы: 4 BNC
|
Аудио- входы/выходы:
|
16 вх./1 вых.
|
Тревожные входы/выходы:
|
Вх.: 16 TTL
Вых.: 4 релейных + 12 TTL
|
Разрешение (запись):
|
720х576 пикс., 720х288 пикс., 352х288 пикс.
|
Скорость записи:
|
400 изобр./с (352x288 пикс.)
200 изобр./с (720x288 пикс.)
100 изобр./с (720x576 пикс.)
|
Качество записи:
|
4 уровня: Very High/High/Standard/Low
|
Запись:
|
Постоянная, по событию, по событию+постоянная, экстренная запись
|
Тип/количество HDD:
|
1 встроенный SATA HDD (в комплекте)
установка 2 дополнительных HDD
|
DVD-RW:
|
Встроенный
|
USB:
|
4 USB
|
Управление поворотными камерами:
|
Кнопки на лицевой панели DVR; ИК-пульт; по сети с помощью ПО NEMON
|
Интерфейсы управления:
|
RS-485/232
|
Форматы отображения:
|
1, 4, 9, 13, 16 окон
|
Поиск в архиве видеорегистратора:
|
По дате/времени, событию, календарный поиск, поиск по тексту
|
Режимы воспроизведения:
|
Перемотка вперед/назад (x2, x4, x8, x16, x32), покадровый просмотр, пауза, обратное воспроизведение
|
Сетевой интерфейс:
|
10/100 Мбит/с Ethernet; доступ через веббраузер или ПО NEMON
|
Сетевые протоколы:
|
TCP/IP, HTTP, DHCP
|
ИК-пульт:
|
В комплекте
|
Диапазон рабочих температур:
|
+5°… +40°С, 20-80%
|
Питание:
|
12 В пост. тока (адаптер в комплекте)
|
Габариты:
|
430x88x428 мм
|
Масса:
|
6 кг
|
|
