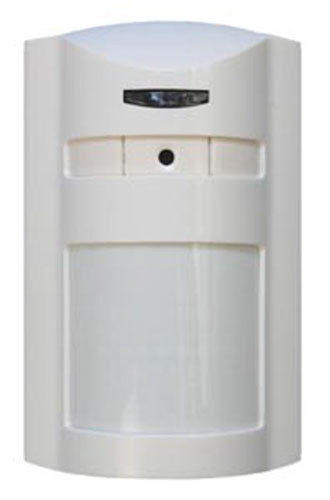

Беркут (ИО 315-4)



ПРЕДНАЗНАЧЕН:
Для обнаружения разрушения остекленных конструкций (стекол разных типов, в том числе и стеклопакетов) и проникновения в охраняемое помещение или его часть и формирования тревожного извещения путем размыкания контактов сигнальных реле по двум независимым каналам.

ОСОБЕННОСТИ:
• совмещает функции двух охранных извещателей:
поверхностного звукового (АК канал) и объемного инфракрасного (ИК канал);
• цифровая настройка извещателей: повышение надежности и исключение «человеческого» фактора при настройке;
• микропроцессорная обработка сигнала;
• алгоритм "Антисаботаж-2" обработки сигнала акустического канала:
- высокая обнаруживающая способность, в том числе при разрушении малых остеклённых фрагментов;
- обнаружение разрушений шести типов стекол (в том числе установленных в стеклопакеты): обычное силикатное, армированное, узорчатое, каленое, ударопрочное многослойное (триплекс и с защитной пленкой классов А1-АЗ);
- изменение режимов контроля остекленных конструкций: 4 режима работы акустического канала (в зависимости от размера стекол и расстояния до них); - высокая помехоустойчивость, удовлетворяющая стандарту EN50130-4;
• алгоритм АДМ-2™ обработки сигнала инфракрасного канала:
- равномерная чувствительность в диапазоне скоростей при двух импульсной обработке;
- изменяемая чувствительность инфракрасного канала с учетом использования различных линз, в том числе типа "коридорная" и "вертикальная штора";
• самоконтроль работоспособности каждого канала;
• трехпозиционный виброгасящий микрофонный держатель "Flex-3":
- возможность пространственного разнесения зон обнаружения акустического и инфракрасного каналов.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
• монтаж без кронштейна (кронштейн поставляется дополнительно);
• самоконтроль каналов в процессе работы;
• режимы контроля остекленных конструкций (в зависимости от размера стекол и расстояния до них);
• возможность проверки работоспособности и контроля правильности установки на объекте с помощью имитатора акустического разрушения стекла "АРС".
• возможность дополнительной комплектации:
- комплект "Зона поверхностная" (линза Френеля с диаграммой типа "вертикальная штора", дальность до 10 м);
- комплект "Зона линейная" (линза Френеля с диаграммой типа "коридорная", дальность до 18 м).

Индикация:
Прибор формирует извещения с помощью светодиодных индикаторов:
- о текущем состоянии извещателя;
- о наличии помех.

Выходы:
- два независимых исполнительных реле, соответствующих каждому из каналов обнаружения;
- соединительная колодка "TAMP" (извещение о несанкционированном доступе формируется путем размыкания контактов датчика вскрытия).



Технические характеристики:

• максимальная дальность действия:
- инфракрасного канала
- акустического канала
• высота установки


12 м
6 м
2...5 м

• угол обзора:
- инфракрасного канала в горизонтальной плоскости
- акустического канала в горизонтальной плоскости


100°
120°

• максимальная площадь охраняемого стеклянного листа
• минимальная площадь охраняемого стеклянного листа

100 м2
0,05 м2

• напряжение питания
• ток потребления, не более
• реле ПЦН

9...16 В
15 мА
72 В, 30 мА

• габаритные размеры (без кронштейна)

107,5х64х46 мм

• диапазон рабочих температур

-20...+50 °С
